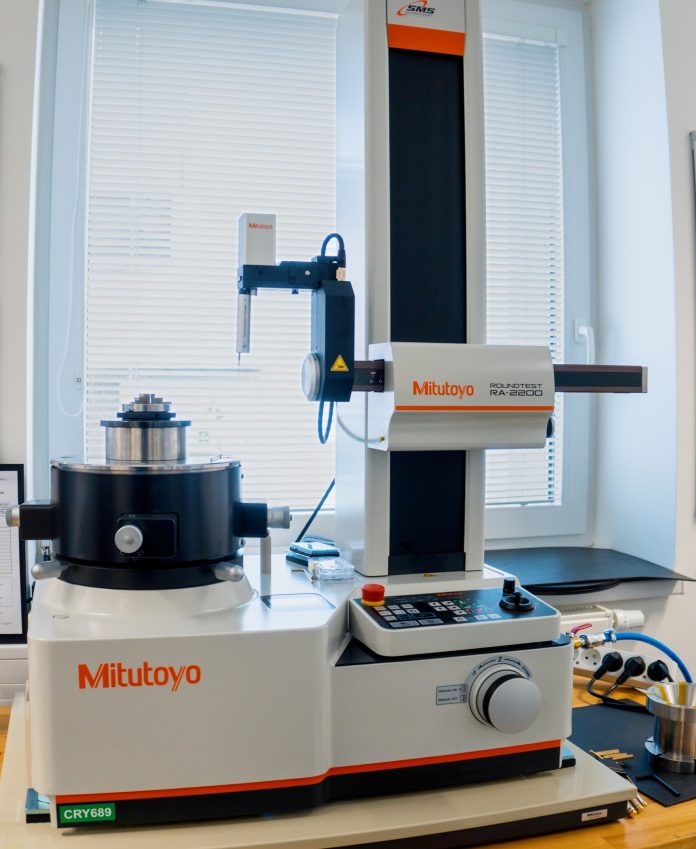

ROUNDTEST RA-2200 CNC mérőrendszer
A Crytur cég integrált optoelektronikai és optomechanikai szerelvények tervezésével, gyártásával ésforgalmazásával foglalkozik. A termékek alapelemeinek számítanak a cég által házon belül előállított szintetikus kristályok. Mivel a Crytur által gyártott termékek nagyon igényesek a méret- és formapontosság tekintetében, a cég a Mitutoyo csúcsminőségű mérőgépeit és -műszereit használja a minőség-biztosításhoz.
A Crytur vállalat székhelye a csehországi Turnovban található, a Cseh Paradicsom néven ismert régióban. A gyönyörű természeti környezet és a történelmi emlékek mellett a régió a féldrágakövek lelőhelyeként is ismert. Az achát, a jáspis, az ametiszt vagy éppen a hegyikristály a perm-karbon időszaki vulkáni tevékenység maradványai.
A Crytur szakértői a természetes folyamatokat igyekeznek utánozni, és szintetikus kristályokat állítanak elő műszaki alkalmazásokhoz. A szintetikus gránátköveket és perovszkitokat aktív közegként használják lézerekben, illetve röntgentechnikához és elektronmikroszkópiához. Az ólom-volframát kristályok nagy energiájú fizikai kísérletekben használt szcintillációs kristályok. Az Európai Nukleáris Kutatási Szervezetben
(CERN) ez a fajta kristály jelentősen hozzájárult például egy új elemi részecske – a Higgs-bozon – 2012-es felfedezéséhez. Bár a Crytur nem gyártott ólom-volframát kristályokat a CERN számára ehhez a konkrét projekthez, a CERN összes új kulcsfontosságú kísérlete jelenleg is több ezer turnovi kristályra épül.
A cég zafír profilokat is gyárt, amiket többek között védő hőelem burkolatként használ az üvegipar vagy a petrolkémia. A választékban vékony rétegű optikai elemek is megtalálhatók: a funkcionális rétegeket vákuumpárologtatással viszik fel az optikai felületekre.
Az alkatrészektől a komplett szerelvényekig
A gyártási volumen legnagyobb részét azonban jelenleg az elektronmikroszkópia detektorai teszik ki. A detektorok – különösen a visszavert elektronok és a szekunder elektronok detektorai – a mikroszkóp egyik kulcsfontosságú elemeinek számítanak. Nélkülük lehetetlen extrém részleteket megjeleníteni a nanométeres tartományban.
„A Crytur cseh és külföldi elektronmikroszkóp gyártókkal működik együtt – mondta Jan Bitman, a Crytur marketingmenedzsere. – A Crytur által gyártott csúcskategóriás detektorokat nemcsak laboratóriumi műszerekbe építik be, hanem az ipari elektronmikroszkópokban is széles körben használják a mikrochipgyártás minőségellenőrzésére. Nem túlzás azt állítani, hogy a félvezetőipar számára gyártott csúcskategóriás detektorok komoly arányt képviselnek a mikrochip gyártásban betöltött kevés közvetlen cseh jelenlétből.

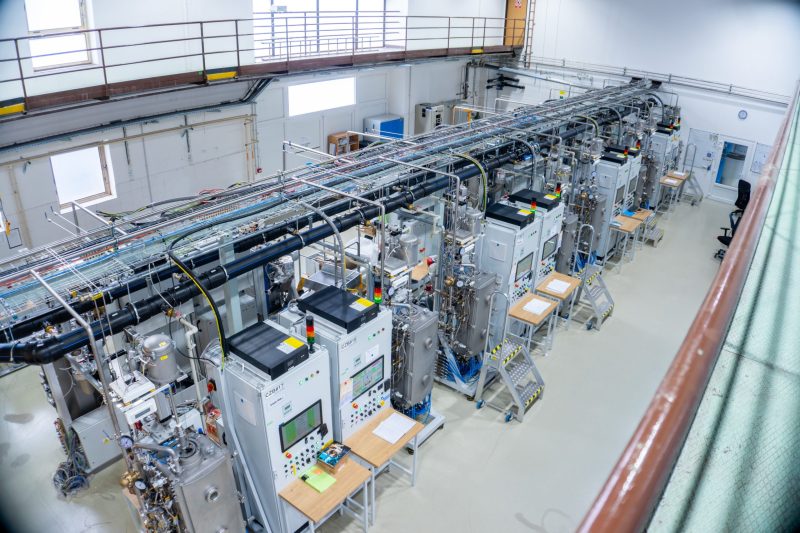

Kemencék, amelyekben szintetikus kristályokat növesztenek
Új követelmények a minőségellenőrzés terén
A Crytur termékkínálatának a komplex optoelektronikai és optomechanikai részegységekkel történő bővítése új követelményeket támasztott a minőség-ellenőrzés területén. „A precíziós alkatrészeknek nagyon pontosan kell illeszkedniük – jelentette ki Gabriela Tausig, a Crytur minőségirányítási vezetője. – Amikor nagyon pontos méretekről és tűrésekről van szó, akkor tíz mikronokról, míg az alak- és pozíciótűrések esetében szubmikronos értékekről beszélünk.” Az egyes alkatrészek pontos méréséhez és a helyes összeszerelésellenőrzéséhez a Crytur egy nagyon komoly Mitutoyo mérőgép flottát szerzett be.

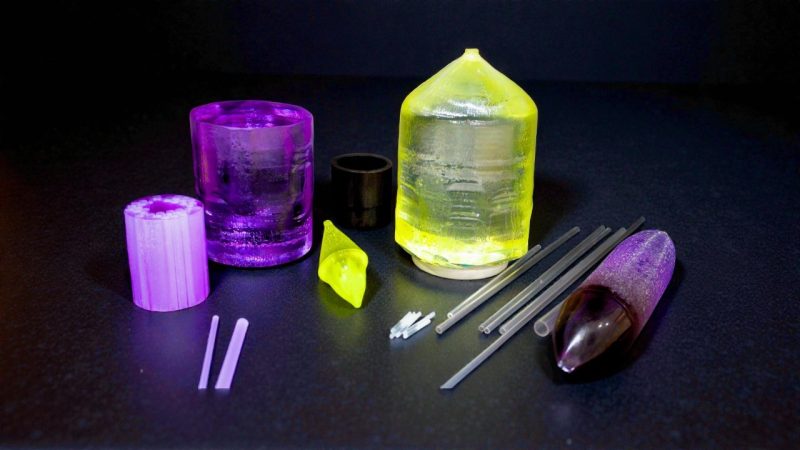

A Crytur gyártási folyamatának részei: szintetikus kristályok
Koordináta mérőgépek
A koordináta mérőgépek képezik a gyártási minőség ellenőrzésének alapját. A STRATO-Apex koordináta mérőgépek két méretben – STRATO-Apex 574 és a STRATO-Apex 9106 – érkeztek a Crytur telephelyére. Ezek híd kialakítású csúcskategóriás gépeknek számítanak minden tengelyen légcsapágyakkal és nagy pontosságú, termostabil mérőlécekkel. A kisebb STRATO-Apex 574 mozgástartománya 500 × 700 × 400
mm, a nagyobb STRATO-Apex 9106 pedig akár 900 × 1000 × 600 mm méretű alkatrészek mérésére is képes Mindkét gép felbontása 0,02 μm.
A vállalat mindkét mérőlaboratóriumában két-két géppel rendelkezik
A beszerzési listába tartoznak még a kis és közepes méretű alkatrészek mérésére tervezett RYSTA-Apex S 574 és a CRYSTA-Apex V 544 CNC koordináta mérőgépek. A flottát két CRYSTA-Plus M 443 kompakt, egyszerűen kezelhető kézi mérőgép teszi teljessé a kisebb alkatrészek ellenőrzéséhez.
Egyéb méréstechnikai eszközök
Szintén a csúcskategóriás mérőműszereknek számítanak a Mitutoyo ROUNDTEST RA-2200 CNC és ROUNDTEST RA-1600 gépei. Ezek a berendezések nagyon pontosan képesek mérni a körkörösség vagy a koncentrikusság eltéréseit. Az első gép a mért alkatrész automatikus középre igazítására szolgáló funkciót is tartalmaz, a második pedig a DAT (Digimatic Adjustment Table) funkció segítségével manuálisan igazítható középre. Mindkét megközelítésnek megvannak a maga előnyei: az automatikus középre igazítás gyorsabb, ugyanakkor még a nagyon összetett mérési feladatok is elvégezhetők manuális középre igazítással.
Egyes polírozott felületek nem mérhetők mechanikus mérőfejekkel, mivel az károsítaná a felületet. Ezért a Crytur két Quick Vision Active QVT1-L404 vizuális mérőműszert használ. A műszerek motoros zoommal, többforrású megvilágítással és nagy teljesítményű adatelemző szoftverrel rendelkeznek. A mérési tartomány400 × 400 × 200 mm, a felbontás pedig 0,1 μm. A kisebb sík alkatrészekhez két egyszerűbb vizuális műszer, a Quick Scope QS-250 Z (200 × 250 × 100 mm) érkezett a Crytur telephelyére.

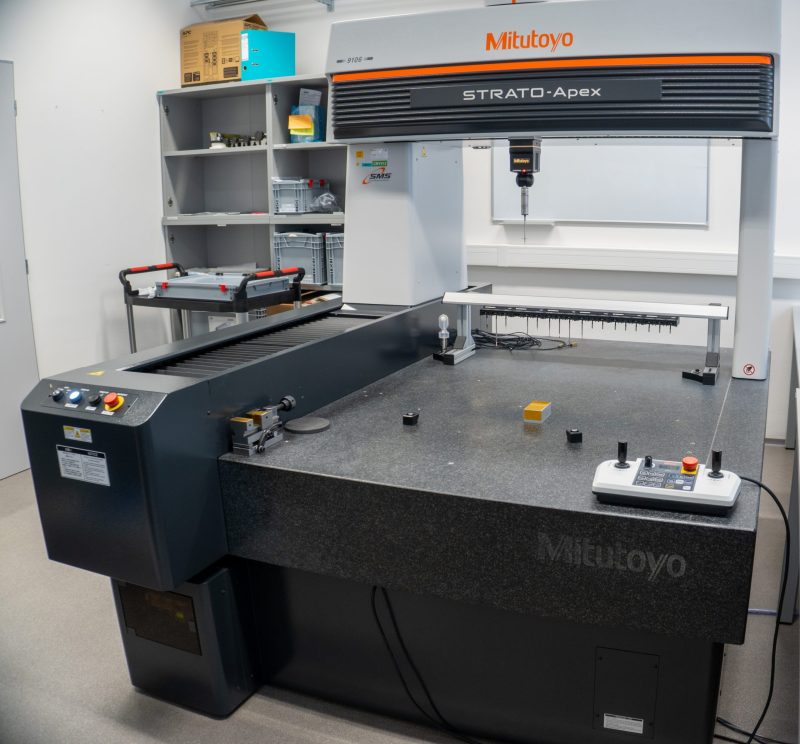

STRATO-Apex 9106 koordináta mérőgép
A vállalat öt TM-1005B mérőmikroszkópot vásárolt a kisméretű alkatrészek méreteinek, szögeinek és alakjának méréséhez. Ezek két objektívvel és LED-es megvilágítással rendelkező mikroszkópok monokuláris szemlencsével.
A Crytur más Mitutoyo mérőberendezéseket és idomszereket is beszerzett: tolómérőket, mikrométereket stb., amelyek mindegyike rendelkezik digitális kimenettel. „Léteznek a Mitutoyo termékeinél olcsóbb mérőeszközök a piacon, de biztosnak kell lennünk abban, hogy az általunk használt technika a teljes élettartama alatt pontosan és megbízhatóan mér” – jegyezte meg Gabriela Tausig a Mitutoyo kiválasztásának okáról.

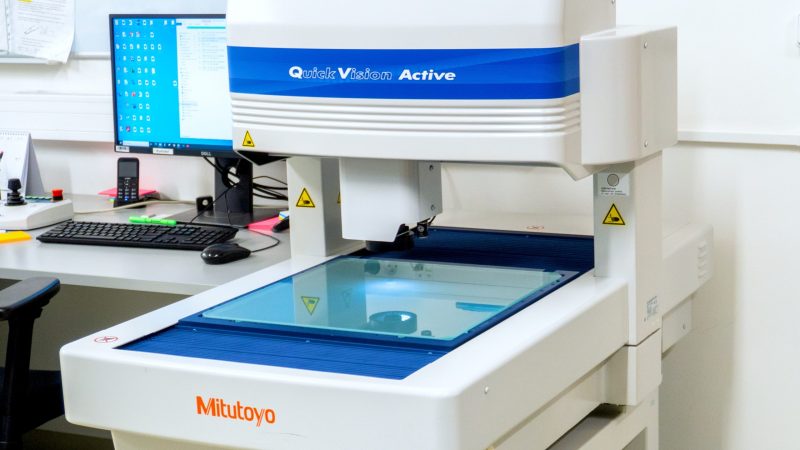

Quick Vision Active QVT1-L404 vizuális mérőrendszer
Mérőgépekhez és -rendszerekhez készült szoftverek
A Crytur nem foglalkozik tömeggyártással. Az egyedi és kisszériás gyártási tételek általában csak néhány tíz darabból állnak. Gabriela Tausig ezért nagyra értékeli a mérőgépek és -berendezések szerves részét képező szoftvereket: „Az MCOSMOS szoftver a MiCAT Planner offline programozási környezettel együtt lehetővé teszi számunkra, hogy kényelmesen és gyorsan készítsük elő a mérési metódusokat közvetlenül az alkatrészből, modellből vagy rajzból. Fontos szempont az eszközök és az eszköztípusok közötti kompatibilitás is. Ezenkívül MeasurLink szoftverrel is rendelkezünk a mérési eredmények statisztikai kiértékeléséhez (SPC). Ez azzal az előnnyel jár, koordináta-mérőgépekből, körmérésekből vagy bármilyen más mérőberendezésből tudunk adatokat bevinni, és a teljes folyamat stabilitását és ismételhetőségét kiértékelhetjük.” A statisztikai folyamatszabályozás (SPC) a mérési adatok valós idejű kiértékelését és a gyártási folyamatok trendjeinek nyomon követését teszi lehetővé. Időben reagálhatunk a romló paraméterekre, csökkentve ezáltal a selejtszámot és növelve a gyártási hatékonyságot.
A Mitutoyo a végfelhasználók számára is minőségi garanciát jelent
A Crytur nagyra értékeli a Mitutoyo mérőgépek és -berendezések kiemelkedő ár/minőség arányát. Tulajdonképpen ez az érv rendkívül sokat nyomott a latban a mérőgép beszállító kiválasztása során. De ez még nem minden. „Nagyszerű a kapcsolatunk, és amikor benne vagyunk egy munkában és nem tudjuk, mit tegyünk, a Mitutoyo mérnökei készen állnak kisegíteni minket. Mind a szerviz, mind a kalibrálás és az
esetleges hibák elhárítása terén nagyon segítőkészek. A válaszidejük nagyon rövid – tette hozzá Gabriela Tausig. – Sokat számít az is, hogy a Mitutoyo márka még igényes ügyfeleink számára is garanciát jelent a minőségre.”
„Ha kulcsszerepet akarsz játszani a piacon, az elérhető mérési technológiákból a legjobbat kell alkalmaznod találni rajtuk olyan, mint hangyát keresni egy nagyvárosban. És körülbelül tíz másodperced van rá. Ha ilyen pontosságot kell elérned az érzékelésben, akkor lehetetlen bármit is alábecsülni a detektor gyártásban.”

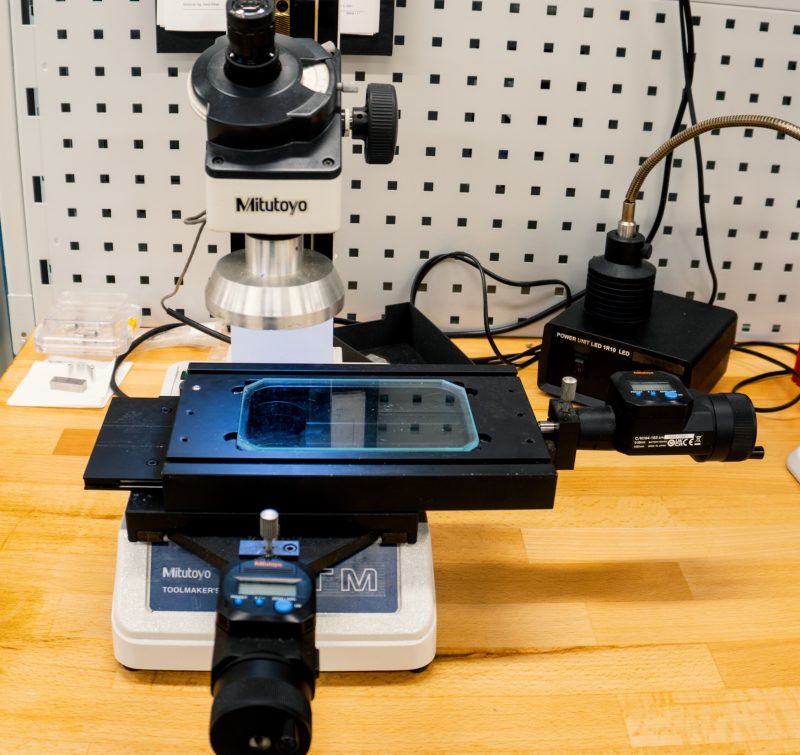

TM-1005B mérőmikroszkóp
A Mitutoyo Corporation cégről
A Mitutoyo Corporation a precíziós méréstechnika globális vezető vállalata, amely metrológiai termékek és megoldások átfogó skáláját kínálja. Az 1934-ben alapított cég központja Kawasakiban (Japán) található. A Mitutoyo mára globális vállalattá nőtte ki magát, amely több mint 40 országban van jelen. Kiterjedt termékportfóliója mikrométereket, tolómérőket, mérőórákat, koordináta-mérőgépeket (CMM), képfeldolgozó
rendszereket, alakmérő berendezéseket és fejlett metrológiai szoftvereket tartalmaz. A pontosság, a minőség és az innováció iránti elkötelezettséggel a Mitutoyo számos iparágat szolgál ki, beleértve az autóipart, a repülőgépipart, az elektronikát, az orvostechnológiát és a gyártás területét. A vállalat akkreditált kalibráló laboratóriumok, képzési központok és műszaki támogató központok hálózatát is működteti, segítve az ügyfeleket a legmagasabb színvonal fenntartásában a minőségbiztosítás és a termelési hatékonyság terén. A Mitutoyo filozófiája: „Jó környezet, jó emberek, jó technika”. Ez a mottó vezérli azt a küldetést, hogy a cég precíz mérésekkel és folyamatos technológiai fejlesztésekkel támogassa a globális ipart.
