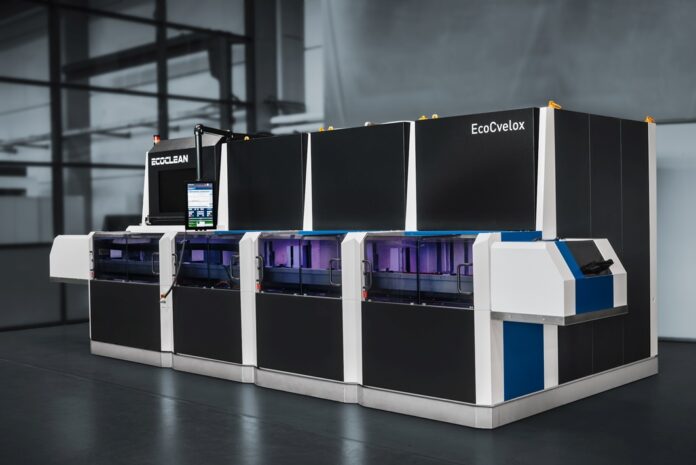

EcoCvelox – a nagynyomású vízsugaras sorjátlanítás és a kisnyomásúalkatrésztisztító folyamatok innovatív kombinációjaAz Ecoclean vállalat az EcoCvelox berendezését az alkatrészek sorjamentessége és részecske szintű tisztasága terén egyre növekvő igényekre való költséghatékony válaszként fejlesztette ki. A moduláris felépítése lehetővé teszi a berendezés egyedi igényekre való szabását, valamint jövőbeli bővíthetőségét, hogy a kombinált nagynyomású sorjátlanítás, tisztítás és szárítás egy kézben történő konfigurálását. Mindezek során 15 másodperces raklaponkénti ciklusidő valósítható meg. A nagynyomású sorjátlanítás gyors és egyszerű offline progra-mozása egy CAD/CAM csatolófelületen keresztül valósul meg, az alkatrészek mozgatását pedig rendkívül dinamikus szállító-rendszer végzi – az EcoCvelox mindezekkel új mércéket állít fel. Hidraulikus és pneumatikus rendszerek, motorházak, szivattyúházak, szelepházak, fúvókák alkatrészei, hajtóműalkatrészek, kormány- és fékalkatrészek és más mechatronikus komponensek – hogy csak néhány példát soroljunk fel az olyan alkatrészek közül, amelyeknél egyre nagyobbak a sorjamentesség és műszaki alkatrésztisztaság terén fennálló követelmények. Annak érdekében, hogy ez a két követelmény optimálisan teljesüljön, eddig különböző gyártók által ké-szített berendezésekre volt szükség. Az Ecoclean GmbH most egy olyan innovatív berendezést valósított meg a moduláris felépítésű EcoCvelox berendezéssel, amelyben hatékonyan és helytakarékosan kombinálták az 5 tengelyes nagynyomású sorjátlanítást és a különböző alkatrésztisztító és -szárító folyamatokat. Az újdonság ugyanakkor nemcsak a rugalmasság terén állít fel új mércét, ha-nem az olyan paramétereket illetően is, mint az ütem- és folyamatidő aránya, a felszereltség, a felhasználóbarát kialakítás, a könnyű karbantarthatóság, valamint a berendezés rendelkezésre állása.
A moduláris kialakítás lehetővé teszi a felhasználók számára a nagynyomású sorjátlanítást, valamint az alkatrésztisztítást és -szárítást kombináló berendezés egyedi konfigurálását, valamint igény szerinti bővítését. Lehetőség van a berendezést a gyártó más, akár már meglévő termékeivel kombinálni, így például lehetőség van arra, hogy nagymértékű olajlerakódás esetén oldószeres tisz-títás kerüljön alkalmazásra a sorjátlanítás előtt. Az EcoCvelox különböző standard moduljai 200 x 200 x 200 mm-es alkatrészekre vannak méretezve, amelyek raklapokon kerülnek a berendezésbe. Ez a méretezés az általános ipari felhasználás nagy részét lefedi. A különböző folyamatok felszereltsége emellett alkatrészspecifikusan is igazítható. Így például lehetőség van arra, hogy a nagynyomású sorjátlanítás szabványos egyorsós eljárással, max. 1000 bar nyomáson (szükség esetén max. 3000 bar nyomáson) történjen. A komplexebb sorjátlanítási műveletekhez opcionálisan egy NNY pisztoly áll rendelkezésre, amely akár öt különböző szer-számmal is felszerelhető. A szerszámcsere mindössze 1,5 másodperc alatt megvalósítható. Az orsóhoz és NNY pisztolyhoz szükséges szerszámok méretezése alkatrészspecifikusan is történhet, valamint lehetőség van 3D-nyomtatóval történő gyártásra is. Az alkatrésztisztításhoz injektáló árasztó mosás, fecskendező tisztítás és célzott öblítés áll rendelkezésre, amelyek kombinálhatók is egymással. A szárítás nagysebességű lefúvatással és/vagy vákuumszárítással történik, amelynél a lefúvató szárítás egy tisztítómodulba is beépíthető. CAD/CAM csatolófelület a sorjátlanítás egyszerű programozhatósága érdekében A sorjátlanítás terén abszolút újdonságnak számít az integrálható CAD/CAM interfész, amellyel napjainkban többnyire minden szerszámgép fel van szerelve. Ez lehetővé teszi, hogy a berendezés átvegye az alkatrészek adatait a nagynyomású sorjátlanítás programozásához. S ez pedig nemcsak offline módon történhet, a berendezés vezérlésébe beolvasva, hanem a hagyományos teacheléssel összehasonlítva sokkal egyszerűbb és gyorsabb módon. Ezenkívül ahhoz is hozzájárul, hogy az új alkatrészek sorjátlanító folyamatai a lehető legrövidebb időn belül és a lehető legkisebb ráfordítással implementálásra kerüljenek. A munkadarab-felismerés többek között beépített kamerarendszerrel is történhet. Ennek köszönhetően az 1-es tételméretű alkatrészek sorjátlanítása hatékonyan és gazdaságosan elvégezhető. 14,5 másodperces folyamatidő 15 másodperces ütemidőknél A standard kialakításnál egy Y tengely végzi az alkatrészek mozgatását a sorjátlanító folyamathoz. A nagy termelési kapacitás és az ebből eredő szigorú ütemidőkövetelmények kielégítése érdekében lehetőség van arra is, hogy a modul fel legyen szerelve egy második Y tengellyel is. Így párhuzamosan történhet a be- és kirakodás, valamint a feldolgozás. Mindez pedig azt eredményezi, hogy a 14,5 másodperces folyamatidő csaknem megegyezik a 15 másodperces ciklusidővel. Ez egy második, párhuzamosan működő munkakamrával valósítható meg a tisztító- és szárítómodulban is. A raklapokat egy beépített szabványos, rendkívül dinamikus lineáris szállítórendszer szállítja a különböző feldolgozóegységek között, amely kopásmentes motorral van felszerelve. Ez a szállítórendszer négy-öt méter/másodperces sebességgel szállítja az alkatrészeket a következő állomáshoz. Ez úgyszintén hozzájárul a berendezés hatékony munkamódjához. A berendezés berakodása történhet automatizáltan, rakodóportál vagy robot segítségével, de manuálisan is. Legalább 50%-kal hosszabb szerszám-élettartam A nagynyomású sorjátlanításnál használt szerszámok az eljárás jellegéből adódóan szükségszerűen kopásnak vannak kitéve, amely a nyomás csökkenését eredményezi. Ebből az következik, hogy a szerszámok bizonyos üzemóraszám elérését követően ki kell cserélni. A sorjátlanító folyamat történhet szabványos egyorsós eljárással, vagy pedig opcionálisan akár öt sorjátlanító szerszámmal felszerelhető pisztollyal is. Mindezek során 15 másodperces raklaponkénti ciklusidő valósítható meg
Az új EcoCvelox berendezésnél a szabadalmaztatott szoftver, valamint a nagynyomású szivattyú frekvenciaváltóval való felszerelése azt eredményezi, hogy a folyamatnyomás mindig megfelelően korrigálásra kerül. Ennek a nagynyomás folyamatos hozzáigazítására kidolgozott ügyes megoldásnak köszönhetően legalább 50%-kal nő a szerszámok élettartama, ami a berendezés rendelkezésre állását is meghosszabbítja. Ügyes megoldás az A nagymértékű folyamatbiztonsághoz és a berendezés rendelkezésre állásához az új, intuitív felhasználói felület is hozzájárul. A 19 hüvelykes lapos képernyőn (HMI) teljesen áttekinthető a berendezés valamennyi modulja, mégpedig külön-külön és összképében is, akárcsak egy okostelefonon. Ha valahol probléma lép fel, a képernyőn megváltozik a modul színe – például sárgáról pirosra. Mivel a HMI-be be van kötve a digitális dokumentáció is, így elegendő röviden megérinteni az adott modult az érintőképernyőn, s máris az eljárástechnológiához, folyamatábrához vagy bekötési rajzhoz jutunk, amelyen jól áttekinthetően vannak ábrázolva a beépített kom-ponensek, a „meghibásodott” alkatrész, például egy szivattyú, pedig színesen ki van emelve. Ha megérintjük az adott alkatrészt, akkor újabb részletes adatokhoz jutunk vele kapcsolatban. A különböző funkciók – mint például az egyes komponensek ki- és bekapcsolása – nemcsak a hibák gyors és intuitív megtalálását teszi lehetővé, hanem ezen túlmenően világos információkkal szolgál a probléma megoldásához is. A digitális dokumentációba integrált kopó- és pótalkatrészlisták ezenkívül az esetlegesen szükséges alkatrészrendelés egyszerű és gyors lebonyolításában is segítségünkre vannak.
A munkadarabok tisztítása és szárítása különálló alkatrészként történik. Ehhez olyan folyamatok állnak rendelkezésre, mint az injektáló árasztó mosás, fecskendező tisztítás, célzott öblítés, valamint nagysebességű lefúvatés és/vagy vákuumszárítás. Rendkívüli rugalmasságának és konfigurációjának, valamint folyamatkialakításának köszönhetően az EcoCvelox hatékonyan, egy berendezésbe integrálva elégít ki minden követelményt a sorjátlanítás, tisztítás és szárítás terén. Az elhasznált levegő kiküszöbölése érdekében a berendezés igény szerint energiahatékony légkeringetőrendszerrel is felszerelhető. Az SBS Ecoclean vállalatcsoport jövőorientált berendezések, rendszerek és szolgáltatások fejlesztésével, gyártásával és értékesítésével foglalkozik az alkatrésztisztítás és felületi megmunkálás céljaira. Ezek a világviszonylatban vezető megoldások a világ minden táján támogatják a vállalkozások kimagasló minőségű, hatékony és tartós termelését. Ügyfelei egyaránt kikerülnek a gépjármű- és autóalkatrész-gyártás teréről, akárcsak a piac tágabb területeiről is – kezdve a gyógyászati, mikro- és finomtechnikával, a gépgyártáson és optikai ágazaton keresztül egészen az energiatechnikáig és repülőgépiparig. Az Ecoclean vállalat sikeres a fejlesztésen, csúcstechnológián, tartósságon, ügyfélközpontúságon, sokszínűségen és megbecsülésen alapul. A vállalatcsoport a tizenkét világszintű telephelyével kilenc országban képviselteti magát, és mintega 900 alkalmazottat foglalkoztat.
Az új, intuitív kezelőpanel 19 hüvelykes lapos képernyőjén (HMI) teljes mértékben áttekinthető a berendezés valamennyi modulja, mégpedig külön-külön és összképében is, akárcsak egy okostelefonon.
Ecoclean, Volker Lehmann, 70794 Filderstadt, Németország,
|
